Расчет теплопередачи кирпичной стены без
утепления.
Теплотехнический расчет ограждающих конструкций



1. - Исходные данные:




Тип здания -  Жилые дома, детские и лечебные учреждения
Тип конструкции - СТЕНА

Условия эксплуатации ограждения:
      Температура наружного воздуха  -27 град.
      Температура внутреннего воздуха  21 град.
      Средняя температура отопительного периода  -3 град.
      Продолжительность отопительного периода  214 дней

  Характеристика ограждения:

	Номер слоя

	Толщина, м

	Наименование

	Величина

	Ед. измерения

	Материал слоя

		1 слой:

		Нулевой

		2 слой:

		Нулевой

		3 слой:

		Нулевой

		4 слой:

		0,51

		Теплопроводность

		0.52

		Вт/(м*град)

		- Кирп. пустот. G=1000 кг/м3

		5 слой:

		0,12

		Теплопроводность

		0.81

		Вт/(м*град)

		- Кладка из обыкн. кирпича

		6 слой:

		Нулевой

		7 слой:

		Нулевой

Коэффициент теплоотдачи внутренней поверхности  8,7 Вт/(м2*град)
Коэффициент теплоотдачи наружной поверхности  23 Вт/(м2*град)
Требуемое сопротивление ограждения теплопередаче  3,2 м2*град/Вт
Режим работы ограждающей конструкции:
      Эксплуатация;  режим помещений - Нормальный (55%);   зона влажности - Нормальный

Требуется произвести:
    Проверку ограждения на сопротивление теплопередаче

2. - Выводы:




Сопротивление ограждения теплопередаче
НЕДОСТАТОЧНО Требуемое сопротивление ограждения теплопередаче  3,2 м2*град/Вт
Фактическое (приведенное) сопротивление ограждения теплопередаче  1,29 м2*град/Вт

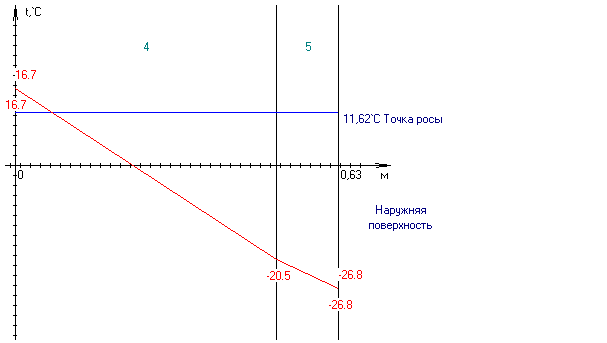

  Температура на контакте слоев ограждения:

	Точка измерения температуры

	Величина

	Ед. измерения

		На внутренней поверхности стены

		16.7

		град.

		Между 1 и 2 слоями

		16.7

		град.

		Между 2 и 3 слоями

		16.7

		град.

		Между 3 и 4 слоями

		16.7

		град.

		Между 4 и 5 слоями

		-20.5

		град.

		Между 5 и 6 слоями

		-26.8

		град.

		Между 6 и 7 слоями

		-26.8

		град.

		На наружной поверхности стены

		-26.8

		град.











Расчет теплопередачи бетонной перемычки.
Теплотехнический расчет ограждающих конструкций



1. - Исходные данные:
           Тип здания -  Жилые дома, детские и лечебные учреждения
Тип конструкции - СТЕНА

Условия эксплуатации ограждения:
      Температура наружнего воздуха  -27 град.
      Температура внутреннего воздуха  21 град.
      Средняя температура отопительного периода  -3 град.
      Продолжительность отопительного периода  214 дней

  Характеристика ограждения:

	Номер слоя

	Толщина, м

	Наименование

	Величина

	Ед. измерения

	Материал слоя

		1 слой:

		Нулевой

		2 слой:

		Нулевой

		3 слой:

		Нулевой

		4 слой:

		0,51

		Теплопроводность

		1.86

		Вт/(м*град)

		- Бетонная стена

		5 слой:

		0,12

		Теплопроводность

		0.81

		Вт/(м*град)

		- Кладка из обыкн. кирпича

		6 слой:

		Нулевой

		7 слой:

		Нулевой

Коэффициент теплоотдачи внутренней поверхности  8,7 Вт/(м2*град)
Коэффициент теплоотдачи наружной поверхности  23 Вт/(м2*град)
Требуемое сопротивление ограждения теплопередаче  3,2 м2*град/Вт
Режим работы ограждающей конструкции:
      Эксплуатация;  режим помещений - Нормальный (55%);   зона влажности - Нормальный

Требуется произвести:
    Проверку ограждения на сопротивление теплопередаче

2. - Выводы:




Сопротивление ограждения теплопередаче
НЕДОСТАТОЧНО

Требуемое сопротивление ограждения теплопередаче  3,2 м2*град/Вт
Фактическое (приведенное) сопротивление ограждения теплопередаче  0,58 м2*град/Вт

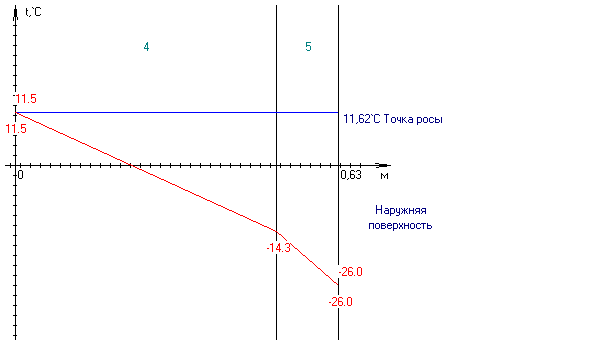

  Температура на контакте слоев ограждения:

	Точка измерения температуры

	Величина

	Ед. измерения

		На внутренней поверхности стены

		11.5

		град.

		Между 1 и 2 слоями

		11.5

		град.

		Между 2 и 3 слоями

		11.5

		град.

		Между 3 и 4 слоями

		11.5

		град.

		Между 4 и 5 слоями

		-14.3

		град.

		Между 5 и 6 слоями

		-26.0

		град.

		Между 6 и 7 слоями

		-26.0

		град.

		На наружней поверхности стены

		-26.0

		град.





Подбор толщины кирпичной стены из условий теплопередачи.
Теплотехнический расчет ограждающих конструкций

1. - Исходные данные:
Тип здания -  Жилые дома, детские и лечебные учреждения
Тип конструкции - СТЕНА

Условия эксплуатации ограждения:
      Температура наружного воздуха  -27 град.
      Температура внутреннего воздуха  21 град.
      Средняя температура отопительного периода  -3 град.
      Продолжительность отопительного периода  214 дней

  Характеристика ограждения:
Номер слоя
Толщина, м
Наименование
Величина
Ед. измерения
Материал слоя
1 слой:
Нулевой
2 слой:
Нулевой
3 слой:
Нулевой
4 слой:
подбор
Теплопроводность
0.52 Вт/(м*град)
- Кирп. пустот. G=1000 кг/м3
5 слой:
0,12
Теплопроводность
0.81
Вт/(м*град)
- Кладка из обыкн. кирпича
6 слой:
Нулевой
7 слой:
Нулевой
Коэффициент теплоотдачи внутренней поверхности  8,7 Вт/(м2*град)
Коэффициент теплоотдачи наружной поверхности  23 Вт/(м2*град)
Требуемое сопротивление ограждения теплопередаче  3,2 м2*град/Вт
Режим работы ограждающей конструкции:
      Эксплуатация;  режим помещений - Нормальный (55%);   зона влажности - Нормальный

Требуется произвести:
    Рассчет толщины 4-го слоя по условию теплопередачи
2. - Выводы:
Требуемая толщина 4-го слоя (керамического  щелевого кирпича)  1,51 м
Фактическое сопротивление теплопередаче ограждения  3,21 м2*град/Вт

  Температура на контакте слоев ограждения:
Точка измерения температуры
Величина
Ед. измерения
На внутренней поверхности стены
19.3
град.
Между 1 и 2 слоями
19.3
град.
Между 2 и 3 слоями
19.3
град.
Между 3 и 4 слоями
19.3
град.
Между 4 и 5 слоями
-24.2
град.
Между 5 и 6 слоями
-27.0
град.
Между 6 и 7 слоями
-27.0
град.
На наружной поверхности стены
-27.0
град.
Температура точки росы 11,62 град.
